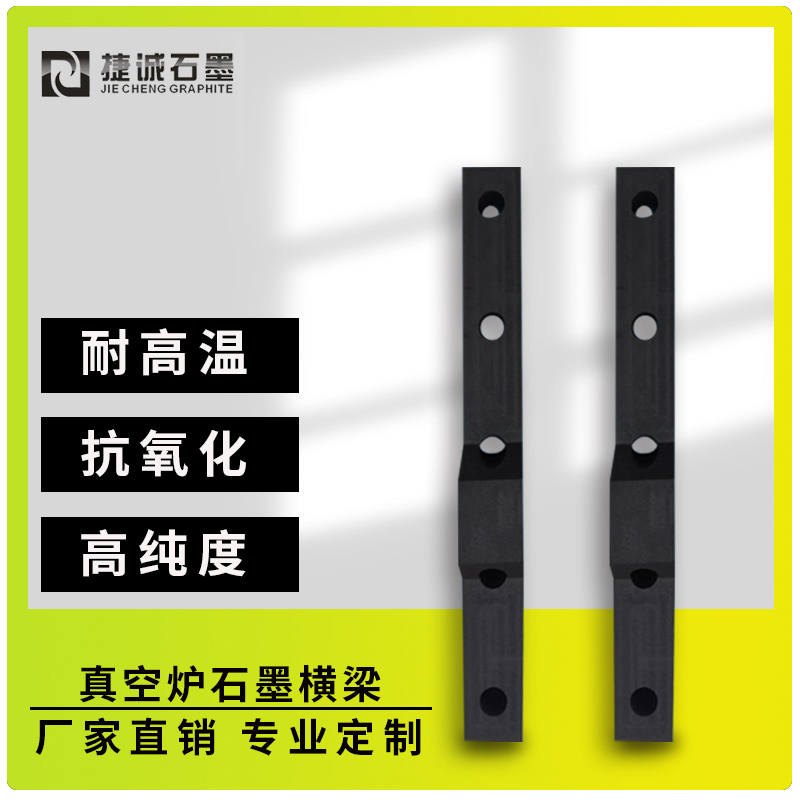

真空炉石墨横梁的支撑与固定效果
在真空炉中，石墨横梁（或称为石墨支撑梁）是关键的承重和固定部件，首要用于支撑炉内工件、加热元件或其他功用组件，一起需满意高温、真空环境下的机械强度和热稳定性要求。以下是其支撑与固定效果的详细分析：
1.中心功用
支撑工件或料架
在烧结、热处理等工艺中，石墨横梁作为承载平台，直接或直接（经过料盘、坩埚等）支撑工件，确保其在高温下保持稳定位置。
示例：在真空烧结炉中，横梁支撑装有金属粉末的模具，防止变形或倾斜。
固定加热元件
部分真空炉的电阻加热体（如石墨棒、硅钼棒）经过横梁固定，维持加热元件的距离和布局，确保温度场均匀性。
示例：石墨横梁上的卡槽或螺纹孔用于固定U型石墨加热器。
维持结构稳定性
横梁与炉体其他部件（如电极、隔热屏）衔接，形成刚性框架，反抗热胀大应力或真空负压导致的变形。
2.规划要点
材料选择
高纯石墨 （如等静压石墨）：
耐高温（可达3000℃）、热胀大系数低、抗热震性好。
缺点：脆性大，需防止机械冲击。
碳纤维增强石墨：提高抗弯强度，合适大跨度横梁（如大型真空炉）。
结构形式
实心/空心梁：
实心梁：简单可靠，承载能力强。
空心梁：减轻重量，削减热惯性（合适快速升降温工艺）。
模块化规划：
分段式横梁经过法兰或螺纹衔接，便于装置和保护。
热胀大补偿
预留空隙：横梁与炉壁之间留胀大余量（如1~2mm/m，根据温度核算）。
浮动支撑：一端固定，另一端选用滑轨或弹簧机构，答应热位移。
3.装置与固定方式
端部固定
螺栓衔接：横梁两端经过耐高温合金螺栓（如Inconel）固定在炉体侧壁，需使用石墨垫片防止电化学腐蚀。
锥面密封 ：横梁端部加工成锥形，与炉体锥孔合作，兼顾密封与固定（适用于高真空）。
中间支撑
关于长横梁（>2m），添加陶瓷或石墨支柱涣散载荷，防止下垂。
电气绝缘
若横梁接近带电部件（如电极），需用陶瓷绝缘套阻隔，防止短路。
4.高温环境下的应战与对策
问题1：石墨氧化
对策：真空或慵懒气氛保护（如Ar、N2），或外表涂覆抗氧化涂层（如SiC）。
问题2：热变形导致应力会集
对策：有限元分析（FEA）优化横梁截面形状，削减部分应力。
问题3：工件粘连
对策：横梁外表喷涂氮化硼（BN）或使用石墨纸阻隔。
5.典型应用场景
真空烧结炉：支撑模具或坯体，承受高温载荷。
单晶成长炉：固定坩埚并传递旋转动力（如CZ法晶体成长）。
化学气相沉积（CVD）炉 ：作为基板支架，需高外表平整度。
保护与寿数办理
定时检查：
观察横梁外表裂纹或变形（每月一次）。
测量电阻值变化（若兼作导电部件）。
替换规范：
当横梁挠度超越1‰长度，或外表剥落影响支撑平面度时需替换。
石墨横梁在真空炉中既是“骨架”也是“平台”，其规划需平衡 机械强度、热稳定性和工艺兼容性。关于极端工况（如超高温、快速热循环），主张选用碳纤维复合石墨或定制化结构，并结合热仿真优化规划。
